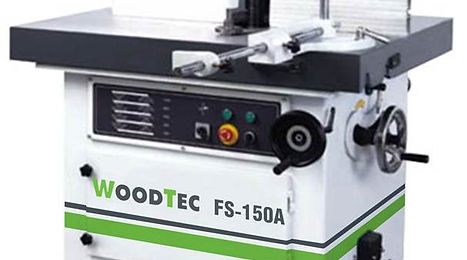

Станок фрезерный с наклонным шпинделем WoodTec FS 150 A

Наклон шпинделя: 0 - 45º
Рабочая высота: 150 мм
Размеры стола 1110 х 550 + каретка
Мощность: 4 кВт
Масса: 480 кг

4 420 USD



НАЗНАЧЕНИЕ:​

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

Продольное фрезерование

Фрезерование шипов и проушин

Криволинейное фрезерование по шаблону

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Наклон шпинделя 0 - 45°

  • Позволяет расширить номенклатуру выпускаемых изделий без лишних затрат на инструмент. Наклон шпинделя «на оператора».

Защитный кожух

  • Кожух под фрезы диаметром до 320 мм.
    Настройка направляющих линеек с помощью рукояток.
    В кожухе предусмотрен выход под аспирацию Ф 120 мм.

Направляющие каретки

  • Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим.

Панель управления

  • На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения.

Маховик наклона шпинделя

  • Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона.
    Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

Упорная линейка

  • Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале.

Эксцентриковый прижим

  • Входит в комплект поставки. Надежно фиксирует заготовку на каретке.

Моторный отсек

  • Привод шпинделя от электродвигателя мощностью 4кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней.
    5 частот вращения позволяют подобрать режимы резания под любые задачи:
    3000, 4000, 6000, 8000, 10000 об/мин

Направляющие линейки

  • Длина каждой линейки 425мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей.

Автоподатчик (дополнительное оборудование)

  • Увеличивает производительность станка. Повышает уровень безопасности оператора.

Аспирационная установка (дополнительное оборудование)

  • Обеспечивает отвод стружки из зоны резания.
    Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
